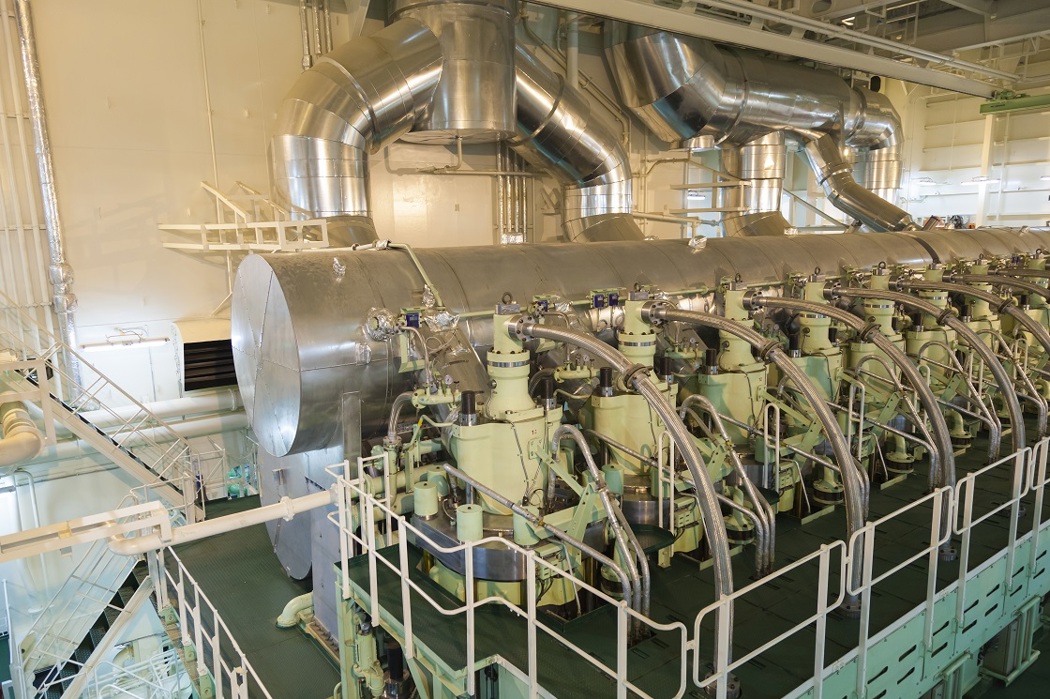

کنترل مطمئن فشار و دمای موتورهای اصلی و کمکی (Main and Auxiliary Engines) در صنایع و کشتیرانی با تجهیزات دانفوس
کنترل مطمئن فشار و دما در موتورهای اصلی و کمکی برای کارایی، طول عمر، ایمنی و انطباق زیست‌محیطی هر نیروگاه دریایی یا صنعتی امری حیاتی است.
موتورهای احتراق داخلی، چه در کاربردهای صنعتی ثابت و چه در سامانه‌های پیشران دریایی، مستقیماً به شرایط عملیاتی دقیق وابسته هستند. نوسانات خارج از محدوده مجاز در پارامترهای حیاتی مانند فشار تراکم، دمای روغن، یا دمای آب خنک‌کننده می‌تواند منجر به کاهش شدید راندمان و حتی خرابی‌های فاجعه‌بار شود. بنابراین، سیستم‌های کنترل دقیق نه تنها یک نیاز عملیاتی، بلکه یک الزام اقتصادی و ایمنی محسوب می‌شوند.
بخش ۱: اهمیت کنترل دقیق فشار و دما
کنترل دقیق پارامترهای حیاتی موتورها تأثیر مستقیمی بر تمامی جوانب عملکردی موتور می‌گذارد. این کنترل به چهار حوزه اصلی تقسیم می‌شود: راندمان، یکپارچگی مکانیکی، انطباق زیست‌محیطی و ایمنی.
۱. راندمان موتور و صرفه‌جویی در مصرف سوخت
احتراق کامل در موتورهای دیزلی یا گازی زمانی رخ می‌دهد که نسبت هوا به سوخت (Air-Fuel Ratio) در شرایط بهینه باشد و دما و فشار در کوره‌های احتراق در محدوده طراحی شده قرار گیرد.
تأثیر انحرافات:
دمای بیش از حد: دمای بالای احتراق می‌تواند منجر به اکسیداسیون سریع‌تر سوخت و تشکیل ذرات کربنی (دوده) شود که نشان‌دهنده احتراق ناقص است. این امر منجر به اتلاف انرژی و کاهش راندمان حجمی می‌شود.
فشار کم تراکم: فشار تراکم پایین (ناشی از نشت سوپاپ‌ها، رینگ‌های پیستون فرسوده، یا فشار ناکافی شارژ هوا) باعث می‌شود که مخلوط هوا و سوخت به درستی مخلوط نشده و زمان اشتعال به تأخیر بیفتد یا ناقص رخ دهد، که نتیجه آن افزایش مصرف سوخت به ازای واحد کار انجام شده (BSFC) خواهد بود.
۲. یکپارچگی مکانیکی و طول عمر قطعات
موتورهای مدرن تحت تنش‌های حرارتی و مکانیکی بسیار بالایی کار می‌کنند. مدیریت دقیق دما برای جلوگیری از تنش‌های حرارتی حیاتی است.
خطر تنش حرارتی (گرمای بیش از حد): دمای بالای آب خنک‌کننده یا روغن روان‌کننده، استحکام مواد را در قطعات حیاتی مانند سرسیلندرها، پیستون‌ها و یاتاقان‌ها کاهش می‌دهد. به عنوان مثال، افزایش بیش از حد دمای روغن یاتاقان‌ها می‌تواند لایه محافظ روغن را شکسته و منجر به سایش فلز به فلز (Metal-to-Metal Contact) و در نهایت خرابی یاتاقان شود.
خطر فشار بیش از حد: فشارهای سیلندر که از حداکثر طراحی فراتر می‌روند (معمولاً ناشی از تزریق بیش از حد سوخت یا تنظیم نادرست زمان‌بندی) باعث افزایش بار مکانیکی بر روی شاتون‌ها، میل‌لنگ و بلوک موتور شده و می‌تواند به شکستگی قطعات منجر شود.
۳. انطباق با مقررات آلایندگی
شرایط احتراق به طور مستقیم بر تولید آلاینده‌های مضر تأثیر می‌گذارد.
تولید NOx: دمای بالای احتراق عامل اصلی تشکیل اکسیدهای نیتروژن است. سیستم‌های کنترلی با تنظیم دقیق دمای ورودی هوا (Charge Air Temperature) و مدیریت زمان‌بندی تزریق سوخت، سعی می‌کنند دمای اوج احتراق را در سطحی پایین‌تر از آستانه تشکیل نگه دارند، در حالی که راندمان مطلوب حفظ شود.
ذرات معلق (PM) و مونوکسید کربن (CO): این آلاینده‌ها معمولاً ناشی از احتراق ناقص در دماهای پایین‌تر هستند. کنترل دمای مناسب در سیستم خنک‌کننده و تزریق دقیق سوخت، احتراق را کامل کرده و سطح PM و CO را کاهش می‌دهد تا با استانداردهای سخت‌گیرانه مانند IMO Tier III یا استانداردهای صنعتی محلی مطابقت داشته باشد.
۴. پیامدهای ایمنی
عملکرد خارج از محدوده کنترل می‌تواند منجر به شرایط خطرناک شود.
احتراق پیش‌رس (Pre-ignition): اگر دما در محفظه احتراق به دلیل نقاط داغ یا زمان‌بندی نادرست بسیار بالا رود، سوخت ممکن است قبل از رسیدن پیستون به نقطه مرگ بالا (TDC) مشتعل شود. این پدیده شوک‌های بسیار شدیدی به سیستم وارد کرده و می‌تواند موجب شکستگی رینگ یا حتی سوراخ شدن پیستون شود.
فشار بیش از حد یا دمای بحرانی سیستم‌ها: در صورت عدم کنترل، بالا رفتن فشار روغن یا مایع خنک‌کننده می‌تواند باعث پارگی خطوط یا ترکیدن اجزای تحت فشار سیستم شود که خطرات جانی و مالی فراوانی به همراه دارد.
بخش ۲: پارامترهای کلیدی پایش شده و حلقه‌های کنترلی
کنترل موتورهای مدرن بر اساس یک شبکه پیچیده از حسگرها و عملگرها که در حلقه‌های کنترلی بسته کار می‌کنند، بنا شده است.
1. کنترل فشار سیلندر
فشار لحظه‌ای داخل سیلندر مهم‌ترین شاخص عملکرد احتراق است.
پایش (Monitoring): از سنسورهای فشار دینامیک پیشرفته (مانند سنسورهای پیزوالکتریک یا سنسورهای نیمه‌هادی مبتنی بر کرنش‌سنج) که مستقیماً به سرسیلندر متصل می‌شوند، استفاده می‌شود. این حسگرها شکل موج فشار را در طول چرخه احتراق (معمولاً بر حسب زاویه میل‌لنگ) ثبت می‌کنند.
فشار اوج احتراق: نشان‌دهنده حداکثر بار وارد بر اجزای داخلی است.
فشار تراکم نهایی: اطلاعاتی در مورد وضعیت آب‌بندی رینگ‌ها و سوپاپ‌ها ارائه می‌دهد.
فشار متوسط مؤثر اندیکیتوری: مستقیماً با گشتاور تولید شده مرتبط است.
اقدام کنترلی: سیستم‌های مدیریت الکترونیکی موتور (EEMS) با تحلیل داده‌های فشار، تنظیمات زیر را اعمال می‌کنند:
تنظیم توربوشارژر: با تغییر زاویه پره‌های راهنمای توربین (VGT) برای تنظیم فشار شارژ هوا (Boost Pressure).
تنظیم رک سوخت (Fuel Rack Adjustment): کنترل مقدار سوخت تزریق شده به هر سیلندر برای تطبیق IMEP در تمام سیلندرها و دستیابی به تعادل گشتاور.
مدیریت نسبت هوا به سوخت: تنظیم زمان‌بندی و مدت زمان تزریق برای بهینه‌سازی احتراق.
سیستم خنک‌کننده، که معمولاً دو مرحله‌ای است (حلقه کم‌فشار برای خنک‌سازی میانی و حلقه پرفشار برای خنک‌سازی بلوک موتور)، باید دمای عملیاتی را در یک محدوده بسیار باریک نگه دارد.
۲. کنترل دمای سیستم آب خنک‌کننده
سیستم خنک‌کننده، که معمولاً دو مرحله‌ای است (حلقه کم‌فشار برای خنک‌سازی میانی و حلقه پرفشار برای خنک‌سازی بلوک موتور)، باید دمای عملیاتی را در یک محدوده بسیار باریک نگه دارد.
پارامترهای پایش شده:
دمای آب ژاکت (Jacket Water Temperature): معمولاً تنظیم شده برای عملکرد بهینه.
دمای روغن روان‌کننده: حیاتی برای حفظ ویسکوزیته و جلوگیری از اکسیداسیون.
دمای هوای شارژ (Charge Air Temperature): دمای هوای فشرده شده پس از سرد شدن توسط اینترکولر. هوای سردتر چگالی بیشتری دارد و راندمان حجمی را افزایش می‌دهد.
مکانیزم کنترل: استفاده از شیرهای مخلوط‌کن ترموستاتیک. این شیرها با حس کردن دمای خروجی از موتور، به طور خودکار جریان آب سرد (از چیلر یا خنک‌کننده اصلی) را با آب گرم خروجی موتور مخلوط می‌کنند تا دمای آب ورودی به موتور (یا به روغن) دقیقاً روی نقطه تنظیم شده باقی بماند، صرف نظر از تغییرات بار موتور یا دمای محیط (آب دریا).
۳. سیستم روغن روان‌کننده
روغن موتور وظیفه روانکاری، خنک‌کاری و تمیزکاری قطعات متحرک را بر عهده دارد.
اهمیت پایداری ویسکوزیته: ویسکوزیته روغن مستقیماً به دما وابسته است. کنترل دمای روغن با استفاده از خنک‌کن‌های روغن (Oil Coolers) که توسط آب خنک‌کننده کنترل می‌شوند، تضمین می‌کند که ویسکوزیته در محدوده بهینه باقی بماند تا یک لایه سیال پایدار بین سطوح متحرک ایجاد شود.
حفظ فشار: فشار روغن توسط پمپ‌های جابجایی مثبت تأمین می‌شود. رگلاتورهای فشار (Pressure Relief Valves) برای جلوگیری از افزایش بیش از حد فشار ناشی از سرد شدن روغن (افزایش ویسکوزیته) یا نقص پمپ، ضروری هستند. کمبود فشار روغن یکی از سریع‌ترین عوامل خرابی موتور است.
۴. دمای فضای منیفولد اسکاونج و گازهای خروجی
پایش دمای گازهای خروجی از هر سیلندر یک ابزار تشخیصی قدرتمند است.
پایش برای تشخیص زودهنگام مشکلات احتراق: در موتورهای دیزلی بزرگ، گازهای خروجی هر سیلندر قبل از ورود به توربوشارژر اندازه‌گیری می‌شوند.
تشخیص "سیلندر مرده" (Dead Cylinder): اگر دمای گازهای خروجی یک سیلندر به طور ناگهانی پایین‌تر از میانگین باشد، نشان‌دهنده عدم تزریق سوخت یا احتراق بسیار ضعیف در آن سیلندر است. اگر دما به طور ناگهانی بالاتر باشد، ممکن است نشان‌دهنده احتراق پیش‌رس یا تزریق بیش از حد سوخت باشد. این اطلاعات به سیستم EEMS اجازه می‌دهد تا به سرعت تزریق سوخت آن سیلندر را تعدیل کند.
بخش ۳: فناوری‌های کنترلی مدرن
1. سیستم‌های مدیریت الکترونیکی موتور (EEMS)
EEMS قلب تپنده کنترل مدرن موتور است. این سیستم‌ها از واحدهای کنترل الکترونیکی (ECU) برای مدیریت صدها متغیر ورودی در زمان واقعی استفاده می‌کنند.
تجمیع داده‌ها (Data Integration): ECU داده‌ها را از سنسورهای فشار، دما، موقعیت میل‌لنگ، جریان سوخت، و شرایط محیطی جمع‌آوری می‌کند.
کنترل PID بلادرنگ: الگوریتم‌های کنترل تناسبی-انتگرالی-مشتق‌گیری (PID) برای تنظیم مداوم متغیرهای کنترلی (مانند زاویه تزریق یا موقعیت شیر ترموستاتیک) استفاده می‌شوند تا خطای بین مقدار تنظیم شده و مقدار واقعی به حداقل برسد.
یادگیری تطبیقی (Adaptive Learning): سیستم‌های پیشرفته می‌توانند با گذشت زمان و تغییر ویژگی‌های موتور (مانند فرسایش پیستون)، پارامترهای $K_p, K_i, K_d$ را به صورت خودکار تنظیم کنند تا عملکرد کنترل در طول عمر موتور بهینه باقی بماند.
۲. فناوری حسگرها (Sensor Technology)
دقت سیستم کنترل مستقیماً به کیفیت ورودی‌های سنسورها وابسته است.
ترانسدیوسرهای فشار (Pressure Transducers): سنسورهای مدرن فشار معمولاً بر پایه فناوری فیلم نازک یا نیمه‌هادی ساخته می‌شوند که قابلیت اندازه‌گیری با دقت بالا (معمولاً کمتر از ۰.۵ درصد خطی بودن) و در برابر ارتعاشات و شوک‌های حرارتی مقاوم هستند. این سنسورها سیگنال‌های آنالوگ ولتاژ یا جریان (مثلاً ۴-۲۰ میلی‌آمپر) تولید می‌کنند که توسط ECU تفسیر می‌شود.
ترموکوپل‌ها (Thermocouples) و RTDها: برای اندازه‌گیری دما در محیط‌های بسیار داغ (مانند گازهای خروجی)، از ترموکوپل‌های نوع K یا N استفاده می‌شود. در سیستم‌های خنک‌کننده و روغن، سنسورهای دمای مقاومتی (RTD) با دقت بالاتر استفاده می‌شوند. این حسگرها باید در برابر خوردگی و پالس‌های حرارتی شدید مقاوم باشند.
۳. سیستم‌های هشدار و توقف اضطراری
حتی با وجود کنترل‌های دقیق، سیستم‌های ایمنی لایه‌ای ضروری هستند.
پاسخ لایه‌ای: سیستم‌ها بر اساس شدت انحراف، پاسخ‌های مختلفی دارند:
اخطار (Warning): انحراف جزئی؛ اپراتور مطلع می‌شود.
آلارم (Alarm): انحراف قابل توجه؛ نیاز به اقدام فوری اپراتور است.
کاهش خودکار سرعت (Slow-Down): اگر پارامترهای حیاتی (مانند فشار روغن یا دمای سرسیلندر) از حد ایمنی عبور کنند، EEMS به طور خودکار تزریق سوخت را محدود کرده و سرعت موتور را کاهش می‌دهد تا پارامترها به محدوده ایمن بازگردند.
توقف اضطراری (Emergency Shutdown - ESD): در صورت رسیدن پارامترها به سطوح بحرانی (مانند فشار روغن صفر یا دمای بسیار بالای آب خنک‌کننده)، موتور به طور کامل خاموش می‌شود تا از آسیب‌های ساختاری جلوگیری شود. این توقف معمولاً با یک توالی سرد کردن کنترل شده همراه است تا شوک حرارتی به موتور وارد نشود.
نتیجه‌گیری
سرمایه‌گذاری در سیستم‌های کنترلی با قابلیت اطمینان بالا، مستقیماً به صرفه‌جویی عملیاتی، کاهش هزینه‌های نگهداری و کاهش اثرات زیست‌محیطی منجر می‌شود. حفظ عملکرد موتورها در "غلاف عملکرد ایده‌آل" (Ideal Performance Envelope) تنها از طریق پایش مداوم و تنظیم دقیق فشار و دما میسر است.
آینده مدیریت موتورهای احتراق داخلی در گرو تجزیه و تحلیل داده‌ها (Data Analytics) و نگهداری پیش‌بینانه (Predictive Maintenance) است. جریان داده‌های فشار و دما که توسط سیستم‌های کنترلی مدرن تولید می‌شوند، اکنون می‌توانند برای شناسایی روندهای کاهشی عملکرد (مانند کاهش تدریجی بازده تراکم سیلندر یا روند افزایشی دمای گازهای خروجی) قبل از وقوع خرابی، مورد استفاده قرار گیرند. این پیش‌بینی امکان برنامه‌ریزی تعمیرات پیشگیرانه را فراهم می‌آورد، هزینه‌های توقف غیرمنتظره را به شدت کاهش می‌دهد و کارایی کلی ناوگان یا تأسیسات صنعتی را به حداکثر می‌رساند.
برای جزئیات بیشتر یا پیاده‌سازی، می‌توانید به وب‌سایت رسمی دانفوس (danfoss.com) مراجعه کنید یا با مشهد دانفوس در تماس باشید .
