آموزش نصب و راه اندازی بوستر پمپ هتلی با درایو Aqua دانفوس در مشهد دانفوس

آموزش نصب و راه اندازی بوستر پمپ هتلی  با درایو Aqua دانفوس در مشهد دانفوس

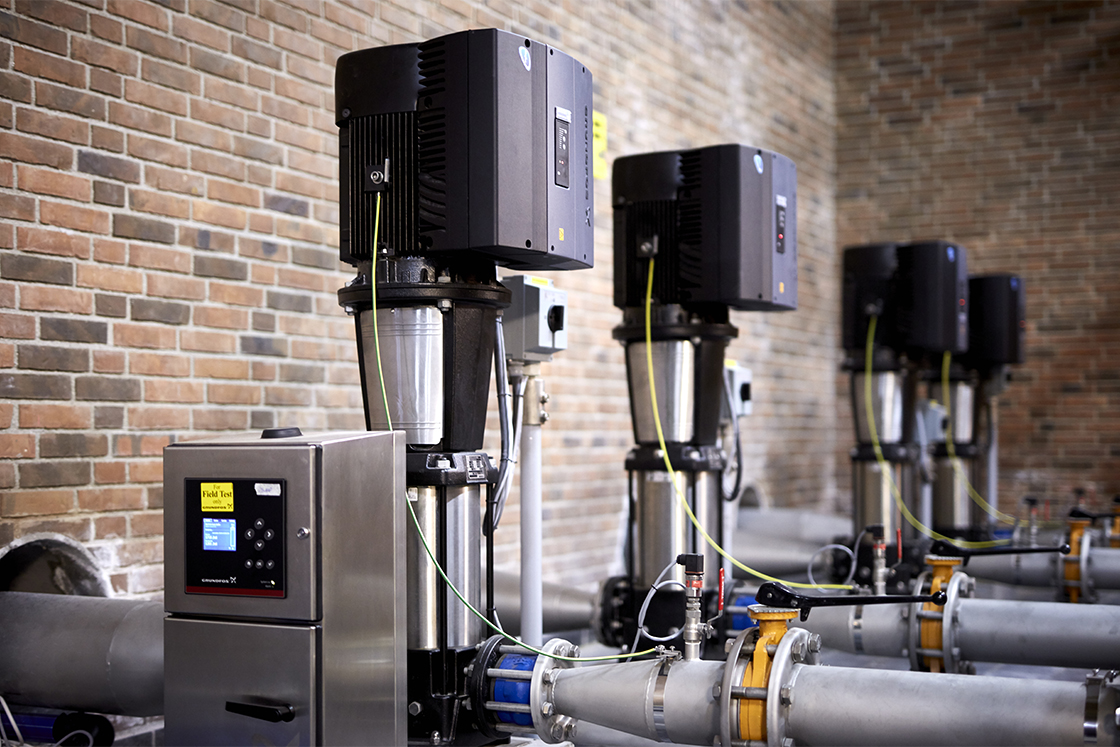

شرح پروژه

• مکان: یک هتل ۵ ستاره با ۵ طبقه و ۱۰۰ اتاق

• نیاز: تأمین فشار آب ثابت در همه طبقات حتی هنگام مصرف همزمان بالا (شستشوی اتاق‌ها، آشپزخانه و SPA)

• راه‌حل: نصب سیستم بوستر پمپ با ۲ پمپ اصلی + ۱ پمپ رزرو

• کنترل: استفاده از درایوهای Danfoss AQUA FC 202 برای پمپ‌ها و سنسور فشار دیجیتال (Pressure Transmitter)

 سیم‌بندی سیستم

1️⃣ اجزای اصلی

• پمپ‌ها: Pump 1, Pump 2, Pump 3 (رزرو)

• درایو: Danfoss AQUA FC 202 برای هر پمپ

• سنسور فشار: 4–20 mA یا 0–10V

• PLC (اختیاری): برای مانیتورینگ و فرمان استارت/استاپ کلی سیستم

• کلید دستی: Local/Remote Switch

• آلارم‌ها: فشار بالا، فشار پایین، خطای درایو

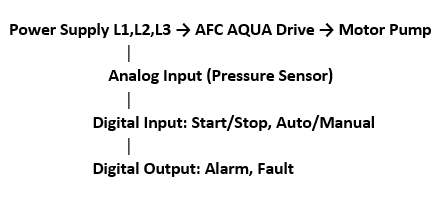

شماتیک سیم‌بندی

توضیح سیم‌ها:

• Power: L1,L2,L3 به ورودی درایو (R,L1/L1,L2,L3 بسته به مدل)

• Motor: U,V,W از درایو به پمپ

• Analog Input: سنسور فشار به ورودی AI (4–20mA یا 0–10V)

• Digital Inputs:

  • DI1: Start/Stop

  • DI2: Auto/Manual

  • DI3: Pump Select (اگر نیاز به پمپ رزرو داریم)

• Digital Outputs:

  • DO1: Fault/Trip → آژیر یا HMI

  • DO2: Running → HMI/PLC

نکته: سیم‌بندی ارت (PE) فراموش نشود و کابل‌ها از نویز دور باشند.

 تنظیم پارامترهای اصلی درایو AQUA

 کنترل فشار (Pressure Control)

• Mode: PID Pressure Control

• Reference Input: 4–20 mA از Pressure Transmitter

• Setpoint: فشار مطلوب هتل (مثلاً 3 bar)

• Deadband: ±0.1 bar برای جلوگیری از روشن/خاموش مکرر

• Output Mapping: سیگنال خروجی PID به سرعت موتور (VFD)

 Ramp Up / Ramp Down

• Ramp Up: 10 ثانیه برای جلوگیری از شوک هیدرولیک

• Ramp Down: 15 ثانیه برای خاموشی نرم پمپ

حداقل و حداکثر سرعت

• Min Speed: 30% (برای جلوگیری از جریان بسیار کم که باعث کاویتاسیون شود)

• Max Speed: 100% (محدوده پمپ)

 حفاظت‌های مهم

• Overcurrent Limit: مطابق نامپ پمپ (مثلاً 15A برای پمپ 5.5kW)

• Overvoltage / Undervoltage

• Motor Thermal Protection: فعال

• Dry-run protection: اگر سنسور فشار < 0.5 bar باشد → Stop

 Priority Pump Logic (در صورت استفاده از چند پمپ)

• درایوها به صورت Lead-Lag Control تنظیم می‌شوند:

  • Pump1 → Lead

  • Pump2 → Lag1

  • Pump3 → Lag2 (رزرو)

• Threshold فشار برای جابجایی پمپ‌ها:

  • اگر فشار < 2.8 bar → Lag Pump Start

  • اگر فشار > 3.2 bar → Lag Pump Stop

 تست و راه‌اندازی

1. ابتدا درایوها را Auto Mode قرار دهید

2. با سنسور فشار شبیه‌سازی شده مقدار Setpoint را بررسی کنید

3. Ramp Up / Down و PID را با تغییر Setpoint تست کنید

4. هر پمپ را جداگانه تست کنید و Faultها را بررسی کنید

5. Priority Logic: تست کنید که وقتی Pump1 فشار کافی تولید نمی‌کند، Pump2 وارد مدار شود

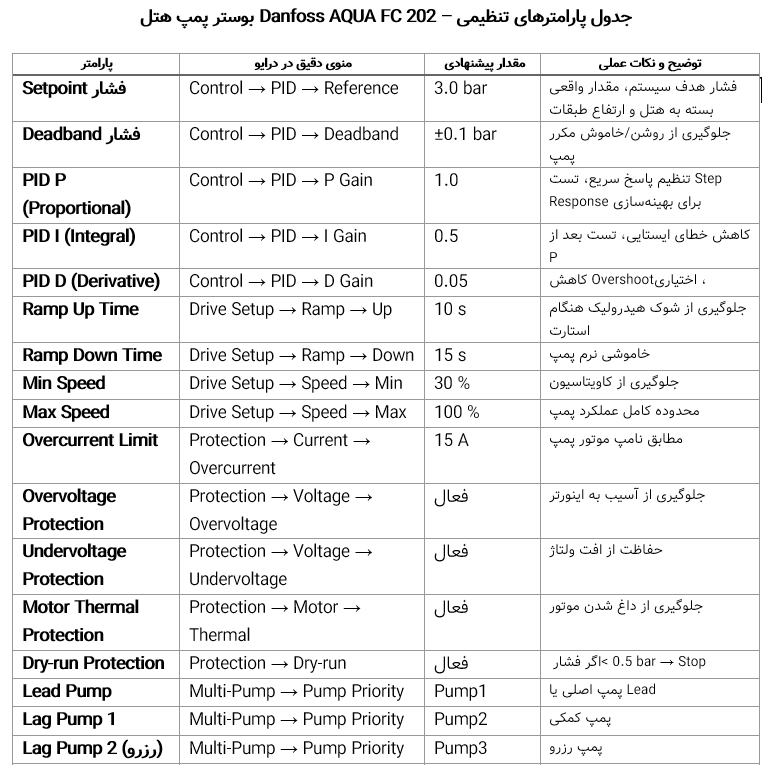

در ادامه یک جدول جامع پارامترهای پیشنهادی و منوهای دقیق درایو Danfoss AQUA FC 202 برای بوستر پمپ هتل آماده کردیم. این جدول کاملاً عملیاتی است و برای راه‌اندازی، تست و نگهداری سیستم قابل استفاده است.

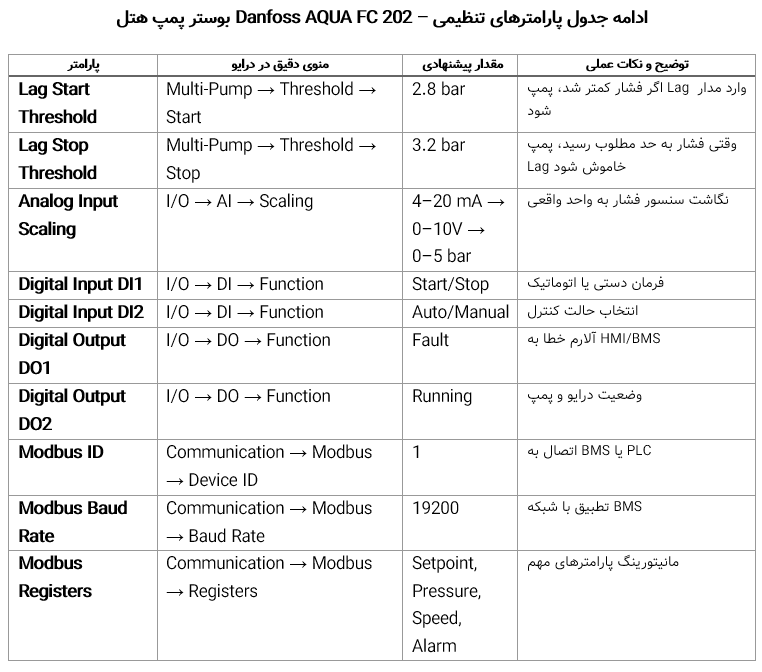

ادامه جدول

نکات تکمیلی

1. Backup Configuration: قبل از تغییر پارامترها، از تنظیمات فعلی بکاپ بگیرید.

2. تست Step-by-Step: ابتدا هر پمپ را جداگانه تست کنید، سپس سیستم چند پمپه را تست کنید.

3. Fine-tune PID: مقادیر P/I/D صرفاً پیشنهادی هستند؛ برای هر سیستم واقعی باید با Step Response و Load واقعی اصلاح شوند.

4. آلارم‌ها: همیشه DO1/Fault به HMI یا آژیر متصل باشد تا از خرابی پمپ جلوگیری شود.

5. شبیه‌سازی سنسور: قبل از اتصال به سنسور واقعی، می‌توانید ورودی 4–20 mA را شبیه‌سازی کرده و پاسخ PID را بررسی کنید.

 مزایا و نتیجه

• فشار ثابت در همه طبقات بدون نیاز به شیرهای تخلیه دستی

• صرفه‌جویی انرژی با استفاده از VFD → کاهش مصرف برق 20–25٪

• کاهش شوک هیدرولیک و افزایش عمر پمپ‌ها

• امکان مانیتورینگ و آلارم در HMI یا BMS
